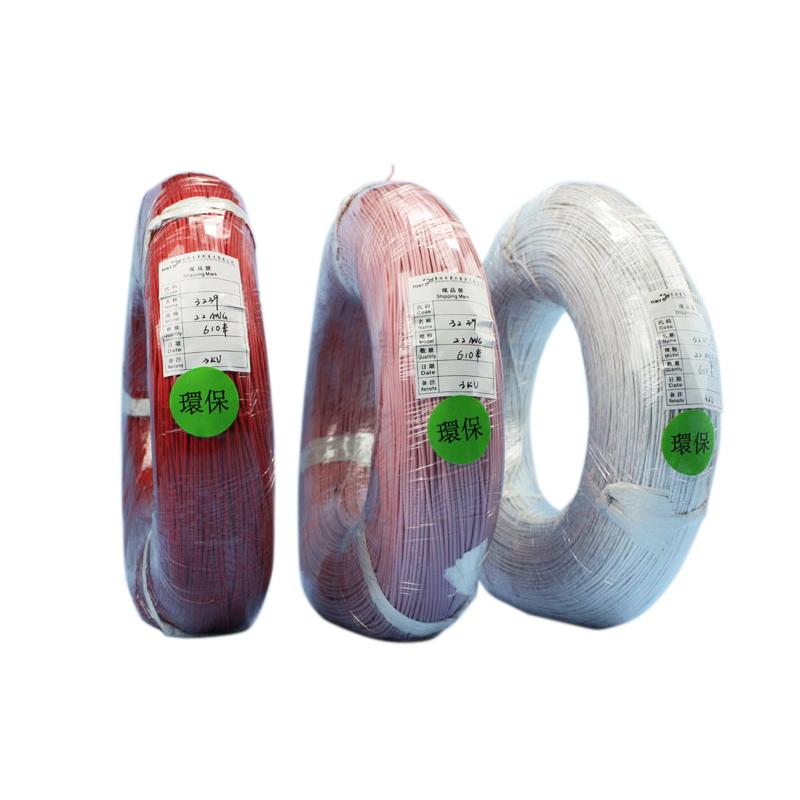

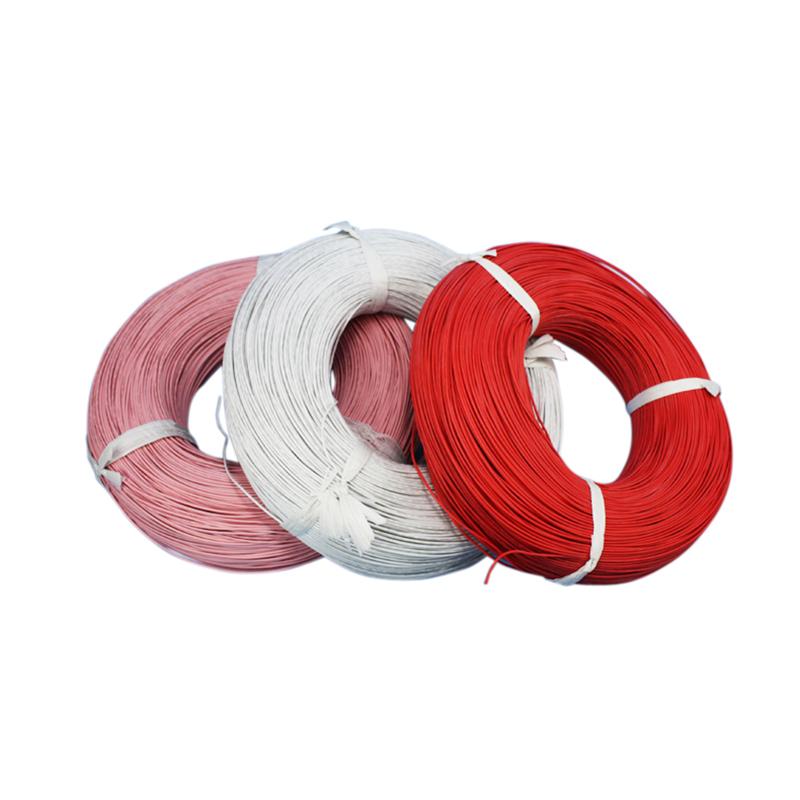

硅胶耐压电线UL3239
·额定电压：3KV/6KV/10KV/20KV/30KV/50KV
·温度范围：-60℃～150℃
·颜 色：白－蓝－红－黑－棕－黄－绿－黄绿－粉红
·外径容差：±0.2mm
·实验电压：2000V
·导 体：镀锡铜线
·导体直径：30－10AWG(0.05-5.3mm )
·产品通过：ULSGS认证
·燃 烧 性：VW-1
导体 | 绝缘体 | |||||||
线号
| 直经 / 股数(mm) | 导体直径(mm) | 3KV | 6KV | 10KV | |||
平均厚度(mm) | 完成外径(mm) | 平均厚度(mm) | 完成外径 (mm) | 平均厚度(mm) | 完成外径(mm) | |||
28 | 0.12*7 | 0.37 | 0.5 | 1.37 | 0.70 | 1.77 | 1.0 | 2.37 |
26 | 0.16*7 | 0.49 | 0.5 | 1.49 | 0.70 | 1.89 | 1.0 | 2.49 |
24 | 0.16*11 | 0.60 | 0.5 | 1.60 | 0.70 | 2.00 | 1.0 | 2.60 |
22 | 0.14*22 | 0.76 | 0.5 | 1.76 | 0.70 | 2.14 | 1.0 | 2.76 |
20 | 0.18*20 | 0.92 | 0.5 | 1.91 | 0.70 | 2.31 | 1.0 | 2.91 |
18 | 0.18*30 | 1.13 | 0.5 | 2.17 | 0.70 | 2.57 | 1.0 | 3.17 |
16 | 0.18*50 | 1.50 | 0.5 | 2.50 | 0.70 | 2.90 | 1.0 | 3.50 |
14 | 0.26*37 | 1.83 | 0.6 | 3.03 | 0.80 | 3.43 | 1.2 | 4.23 |
12 | 0.32*45 | 2.48 | 0.6 | 3.68 | 0.80 | 4.2 | 1.2 | 4.60 |
10 | 0.45*35 | 3.08 | 0.6 | 4.28 | 0.80 | 4.8 | 1.2 | 5.26 |
绝缘体 | 电器特性 | |||||
20KV | 30KV | 50KV | ||||
平均厚度 (mm) | 完成外径 (mm) | 平均厚度 (mm) | 完成外径 (mm) | 平均厚度(mm) | 完成外径 (mm) | 导体电阻 |
1.30 | 2.97 | 1.70 | 3.77 | 2.50 | 5.37 | 237.25 |
1.30 | 3.09 | 1.70 | 3.89 | 2.50 | 5.49 | 143 |
1.30 | 3.20 | 1.70 | 4.00 | 2.50 | 5.60 | 89.3 |
1.30 | 3.36 | 1.70 | 4.16 | 2.50 | 5.76 | 56.4 |
1.30 | 3.51 | 1.70 | 4.31 | 2.50 | 5.91 | 35.2 |
1.30 | 3.77 | 1.70 | 4.57 | 2.50 | 6.17 | 22.2 |
1.30 | 4.10 | 1.70 | 4.90 | 2.50 | 6.50 | 14 |
1.50 | 4.83 | 2.00 | 5.83 | 3.00 | 7.83 | 8.78 |
1.50 | 5.18 | 2.00 | 6.36 | 3.00 | 8.36 | 5.53 |
1.50 | 5.78 | 2.00 | 6.96 | 3.00 | 8.96 | 3.476 |
